力とは？移動・回転・変形を起こす作用をわかりやすく解説【構造力学の基礎】
「力」とは、物体に移動・回転・変形を起こす作用のことです。私たちの日常にも、重力・風・水圧などさまざまな「力」が存在します。建築・土木の構造設計においても、力の概念はすべての計算の出発点となる、もっとも基礎的な知識です。
この記事では、次の内容をできるだけわかりやすく・丁寧に解説します。
- 力の定義と3要素
- 力がもたらす3つの作用（移動・回転・変形）
- 力のベクトル表現と合成・分解
- モーメントとは何か
- 建築・土木における力の実例
構造力学をこれから学ぶ方、復習したい方にも最適な入門記事です。「移動・回転・変形」という3つの作用を軸に、力の全体像をつかみましょう。

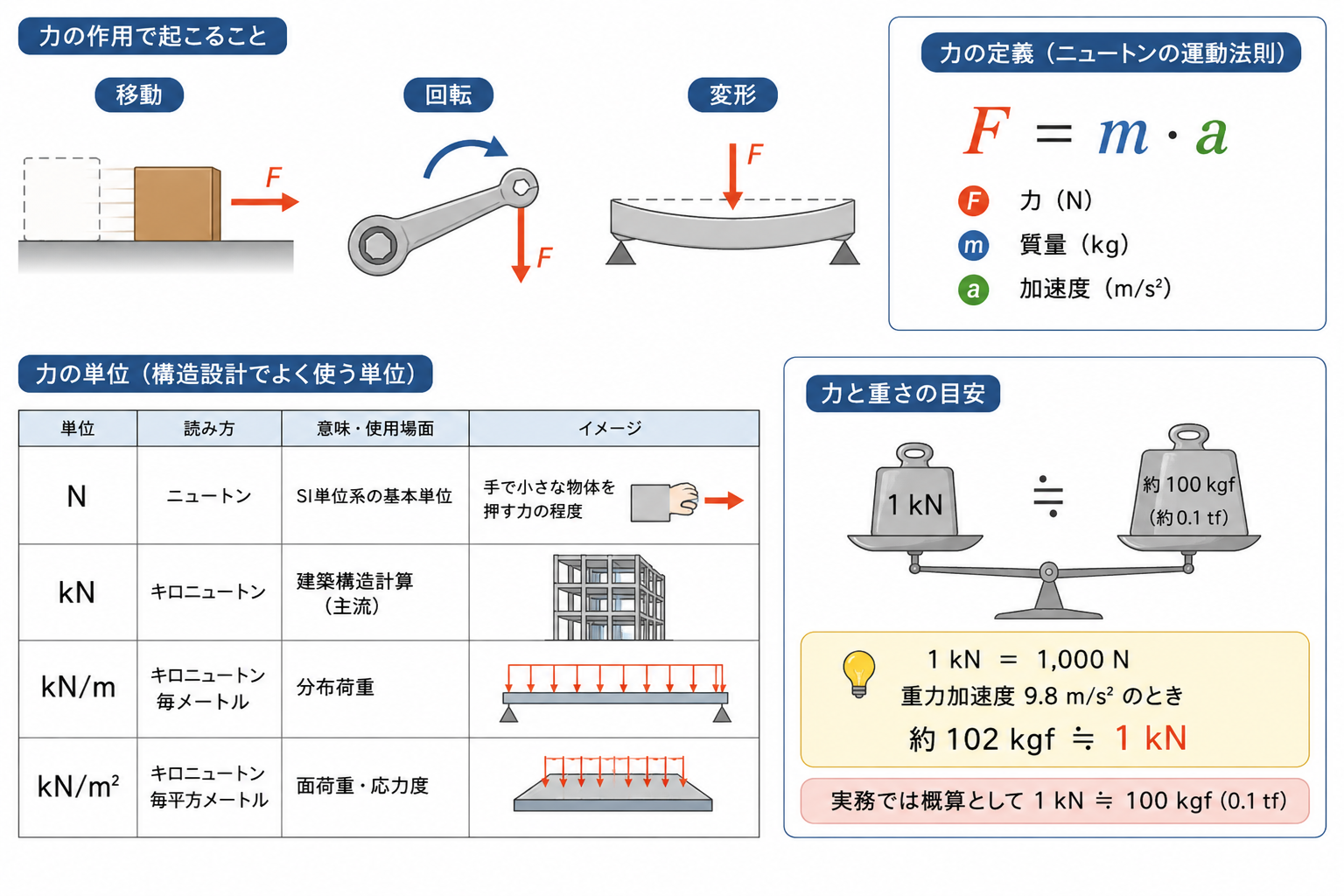

1. 力とは何か？定義と基本概念
力（ちから）とは、物体に移動・回転・変形のいずれか（またはその組み合わせ）を生じさせる作用のことです。物理学では、力はニュートンの運動の法則に基づいて定義されます。
力の単位
構造設計の実務では、次の単位が使われます。
| 単位 | 読み方 | 使用場面 |
|---|---|---|
| N | ニュートン | SI単位系の基本単位 |
| kN | キロニュートン | 建築構造計算（主流） |
| kN/m | キロニュートン毎メートル | 分布荷重（線荷重） |
| kN/m² | キロニュートン毎平方メートル | 面荷重・応力度 |
1 kN ＝ 1,000 N です。重力加速度を 9.8 m/s² とすると、約 102 kgf ≒ 1 kN。実務では概算として 1 kN ≒ 100 kgf（0.1 tf） と覚えておくと便利です。

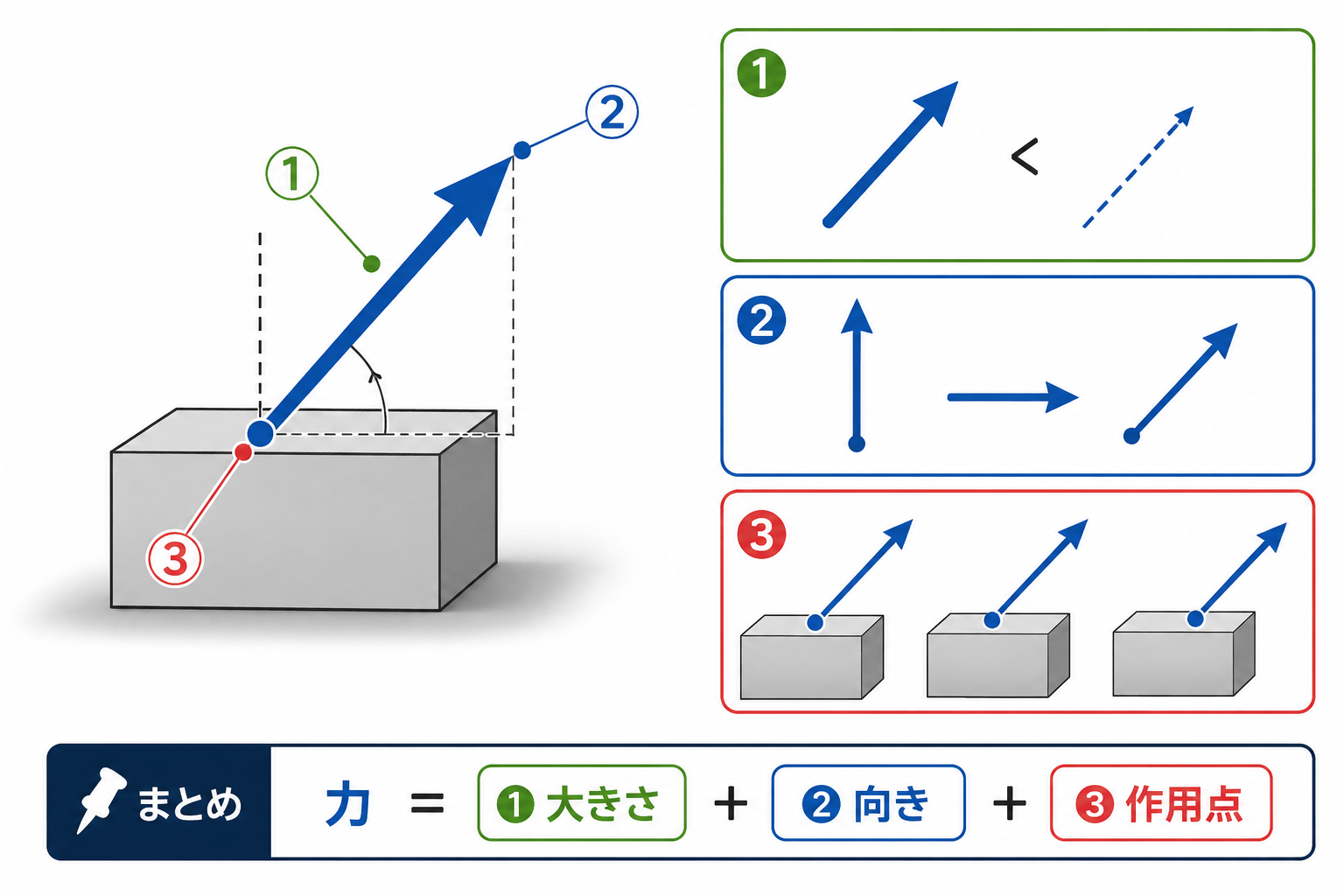

2. 力の3要素
力を正確に表現するには、次の3つの要素が必要です。この3要素が決まって初めて、力が一意に定まります。
- ① 大きさ（マグニチュード）…力がどれだけ強いか。単位は N または kN。
- ② 向き（方向）…力がどちらの方向に作用しているか。上下・左右・斜めなど、ベクトルの方向成分で表す。
- ③ 作用点（作用位置）…力がどこに作用しているか。同じ大きさ・同じ向きでも、作用点が異なれば力の効果は変わる。
力 ＝ 大きさ ＋ 向き ＋ 作用点。この3つを「力の3要素」と呼びます。

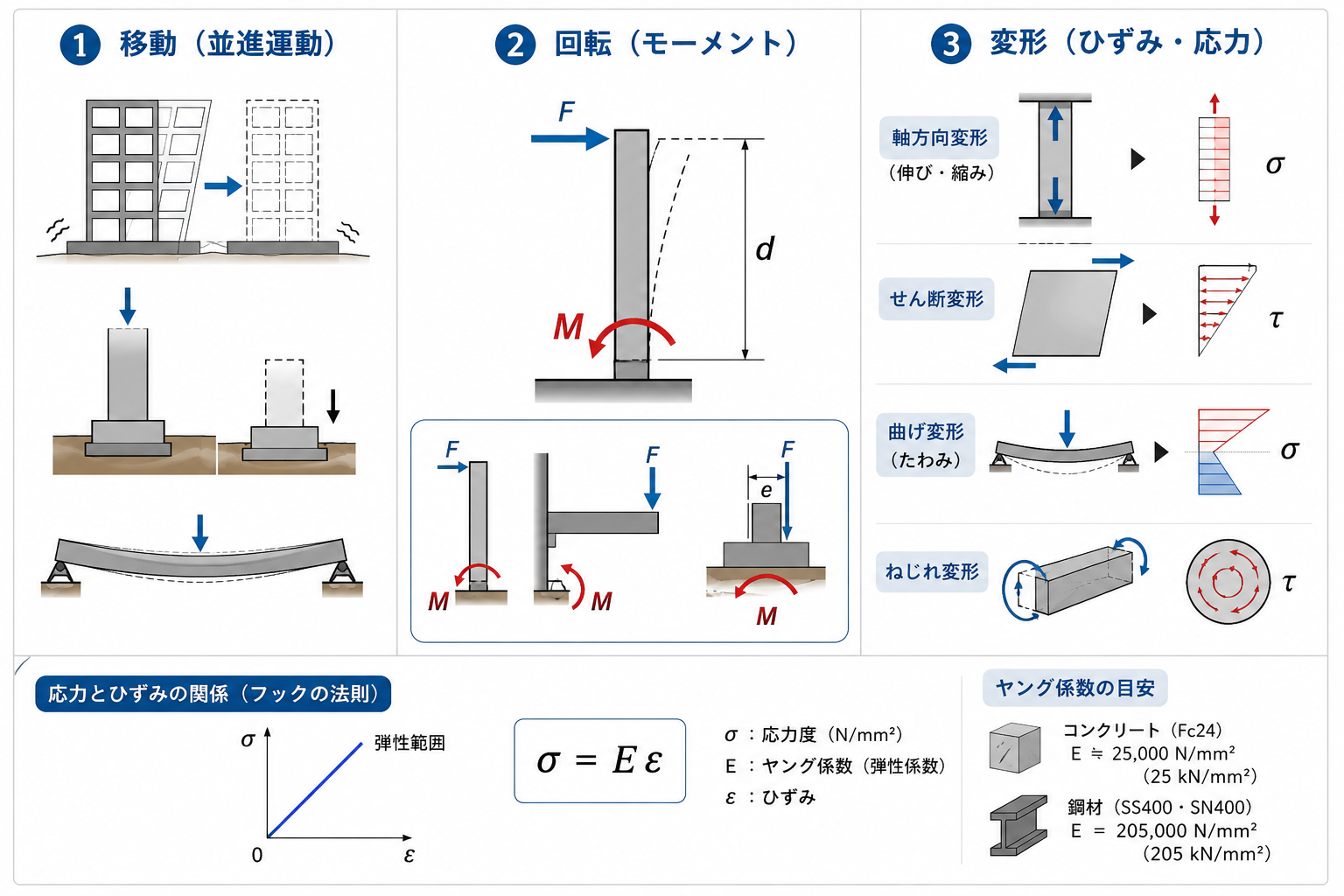

3. 力がもたらす3つの作用
力が物体に作用すると、次の3つの作用が生じます。これが本記事の核心です。
① 移動（並進運動）
力の方向に物体が平行移動する作用です。
- 水平力（地震力・風圧力）による建物の水平移動
- 鉛直荷重による基礎の沈下
- 荷重を受けた梁のたわみ（鉛直方向の移動）
物体の重心に力が作用する場合、回転は生じず純粋な並進移動のみが起きます。
② 回転（モーメント）
力の作用線が物体の重心を通らない場合、または複数の力が組み合わさる場合に、物体が回転しようとする作用が生じます。この回転を起こそうとする力の作用をモーメントと呼びます（詳しくは第6章・「力のモーメント」）。
- 柱の頂部に水平力 → 柱脚に回転（曲げモーメント）が生じる
- 片持ちスラブの先端に荷重 → 根元に曲げモーメントが発生
- 基礎に偏心荷重 → 転倒モーメントの発生
③ 変形（ひずみ・応力）
力が作用すると、物体内部に応力（内力）が生じ、それに伴いひずみ（変形）が発生します。変形の種類は、力の作用方向によって異なります。
| 変形の種類 | 力の作用 | 発生する応力 | 建築での例 |
|---|---|---|---|
| 軸方向変形（伸び・縮み） | 引張力・圧縮力 | 軸応力度（σ） | 柱の圧縮、ブレースの引張 |
| せん断変形 | せん断力 | せん断応力度（τ） | 梁端部のせん断 |
| 曲げ変形（たわみ） | 曲げモーメント | 曲げ応力度（σ） | 梁・スラブのたわみ |
| ねじれ変形 | ねじりモーメント | ねじり応力度 | 偏心荷重を受ける梁 |
応力とひずみの関係（フックの法則）
弾性範囲内では、応力とひずみは比例します（→「応力度とひずみ・ヤング係数」）。
- コンクリート（Fc24）：E ≒ 25,000 N/mm²（25 kN/mm²）
- 鋼材（SS400・SN400）：E ＝ 205,000 N/mm²（205 kN/mm²）
4. 力の表し方（ベクトル）
力は大きさと方向を持つ量（ベクトル量）です。矢印で表現し、矢印の長さが大きさ、矢印の向きが力の方向を示します。
スカラーとベクトルの違い
| 量の種類 | 定義 | 例 |
|---|---|---|
| スカラー量 | 大きさのみを持つ量 | 質量・温度・時間・面積 |
| ベクトル量 | 大きさと方向を持つ量 | 力・変位・速度・加速度 |
力のベクトル表現
2次元（平面）では、力 F を x 成分と y 成分に分けて表します。

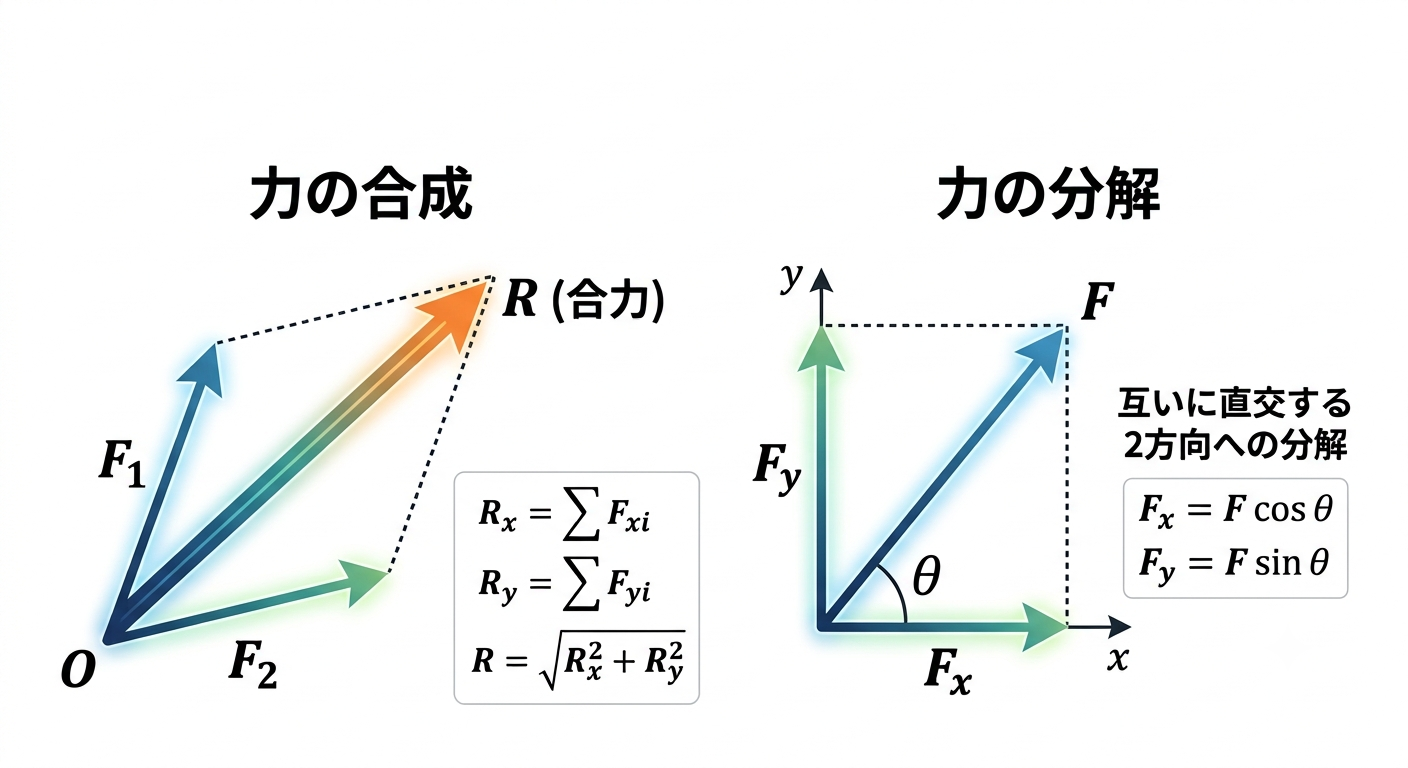

5. 力の合成と分解
力の合成
複数の力が一点に作用するとき、それらをまとめて1つの力（合力）に置き換えることができます。平行四辺形の法則を用いるか、x・y 成分ごとに足し合わせます。
R ＝ √( Rx² ＋ Ry² ) R：合力の大きさ Rx・Ry：合力のx・y成分
力の分解
1つの力を、互いに直交する2方向（x・y）の力に分解することを力の分解といいます。斜め荷重の計算や、トラス部材の軸力計算でよく使われます。

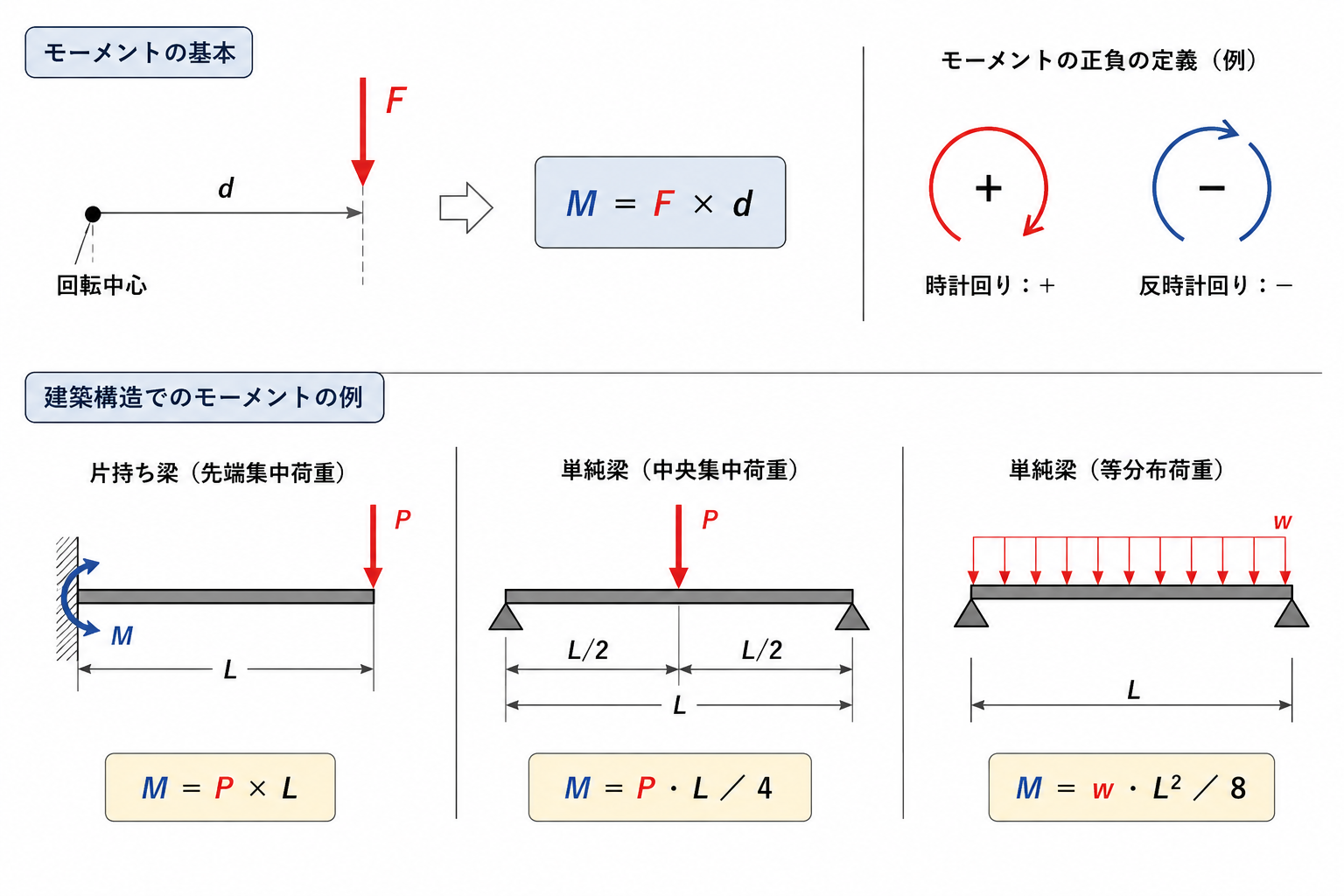

6. モーメントとは？（回転を起こす力の作用）
モーメントは「回転を起こそうとする力の作用」であり、構造設計では非常に重要な概念です。
モーメントの正負の定義
一般に、時計回りを正（＋）、反時計回りを負（－）とする場合と、その逆の場合があります。計算書内で統一することが重要です。
建築構造でのモーメントの例
片持ち梁の根元の曲げモーメント：先端に集中荷重 P が作用する長さ L の片持ち梁では、根元の曲げモーメントは次のとおりです。
単純梁の中央の曲げモーメント：スパン L の単純梁の中央に集中荷重 P が作用する場合。
等分布荷重 w（kN/m）が作用する場合。
各種はりの公式は「はりの公式一覧」、図示の方法は「Q図・M図の描き方」も参考にしてください。

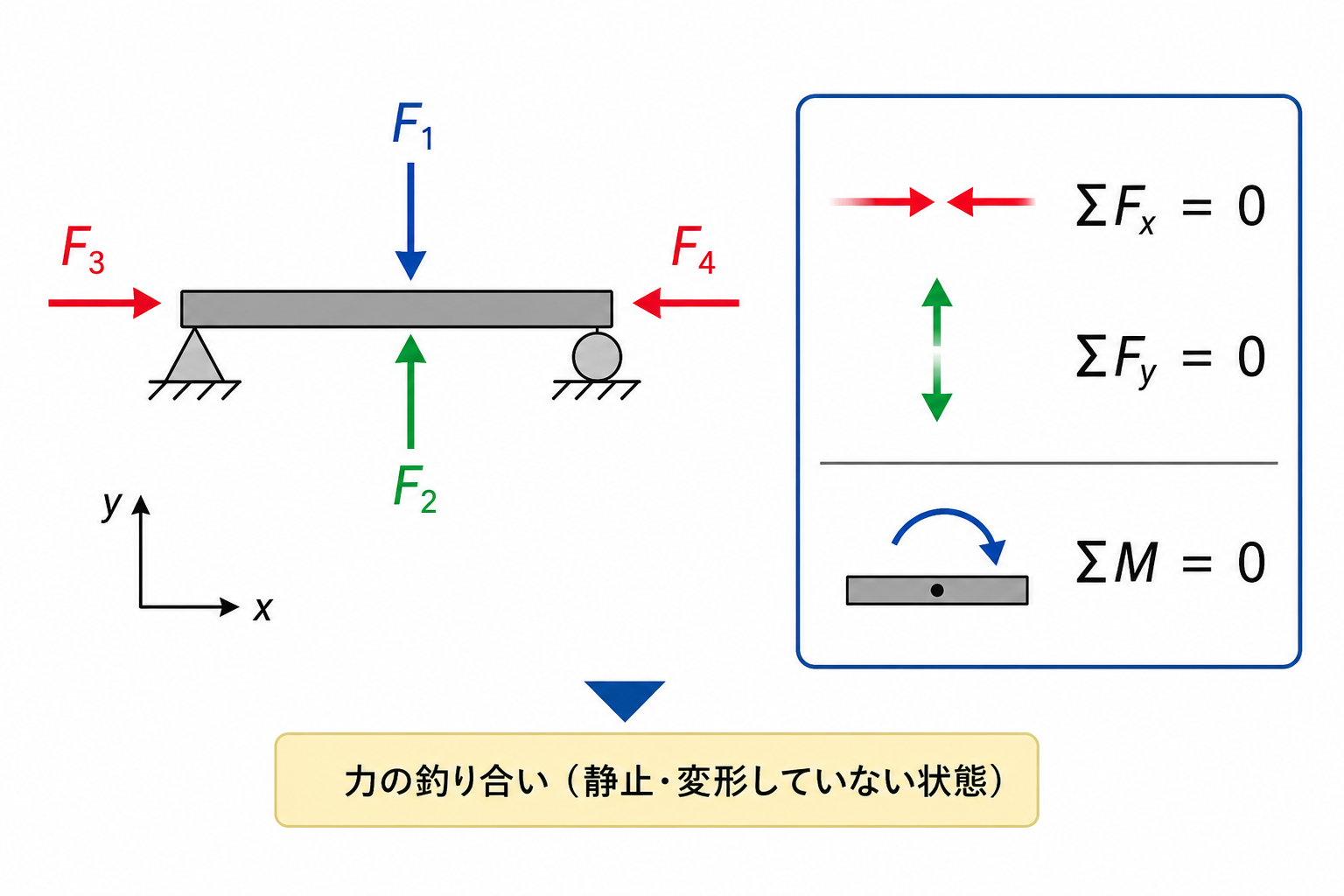

7. 力の釣り合いとは？
物体が静止（変形していない）状態にあるとき、物体に作用するすべての力は釣り合っています。これを力の釣り合いといいます。釣り合い条件は、次の3式で表されます（2次元の場合）。
この3条件が、構造力学における静定構造の解法の基本となります。
8. 建築・土木における力の種類
実際の建築・土木構造物には、さまざまな種類の力（荷重）が作用します（→詳しくは「固定荷重・積載荷重の拾い方」「外力（荷重）とは」）。
荷重の分類
| 荷重の種類 | 具体例 | 作用の特徴 |
|---|---|---|
| 固定荷重（G） | 建物自重（コンクリート・鉄骨・仕上げ材等） | 常時・鉛直・不変 |
| 積載荷重（P） | 人・家具・設備機器等 | 常時・鉛直・変動 |
| 積雪荷重（S） | 屋根への積雪 | 季節的・鉛直 |
| 風圧力（W） | 建物外壁面への風の圧力 | 水平・変動 |
| 地震力（E） | 地盤の振動による慣性力 | 水平・動的 |
| 土圧・水圧 | 地下外壁への土・水の圧力 | 水平・常時 |
荷重の作用形式
| 作用形式 | 説明 | 単位 |
|---|---|---|
| 集中荷重 | 一点に作用する力 | kN |
| 分布荷重（線荷重） | 長さ方向に分布する力 | kN/m |
| 面荷重 | 面積に分布する力 | kN/m² |
9. よくある質問
Q1. 力とエネルギーの違いは？
力は「作用そのもの（ベクトル量）」であり、エネルギーは「力が物体を動かした仕事量（スカラー量）」です。
Q2. 内力と外力の違いは？
外力は外部から物体に作用する力（荷重・反力など）、内力は外力によって部材内部に生じる力（軸力・せん断力・曲げモーメントなど）です。構造設計では、外力から内力（応力）を求め、内力が部材の許容値以内に収まるかを確認します。
Q3. 「力の流れ」とは何ですか？
建築構造において「力の流れ」とは、荷重がスラブ → 梁 → 柱 → 基礎 → 地盤へと伝達されていく経路のことです。構造計画の根本は、この力の流れを明確にすることにあります。
Q4. kN と tf（トン力）の換算は？
実務の概算では 1 tf ≒ 10 kN と覚えておくと便利です。
構造計算ソフトへ荷重を入力するとき、大きさと向きは意識しても作用点（節点位置）のズレは見落としがちです。特に片持ち部分は作用点のわずかなずれが曲げモーメントに直結するので、入力後は反力の合計と実際の荷重合計を必ず突き合わせて検算しています。
10. まとめ
| 項目 | 内容 |
|---|---|
| 力の定義 | 移動・回転・変形を起こす作用 |
| 力の3要素 | 大きさ・向き・作用点 |
| 移動 | 並進運動。重心への力の作用で純粋に発生 |
| 回転 | モーメント M ＝ F × d で表現 |
| 変形 | 応力・ひずみ。フックの法則（σ ＝ E・ε）で表現 |
| 釣り合い条件 | ΣFx ＝ 0、ΣFy ＝ 0、ΣM ＝ 0 |
力の概念は、構造力学・建築設計・土木設計のすべての基盤です。「移動・回転・変形」という3つの作用と、力の3要素・モーメント・釣り合い条件をしっかり理解することで、構造力学の学習が大きく前進します。
